Q341F/H/W/Y美標固定式球閥

產品概況

產品型號：Q341F/H/W/Y
公稱通徑：NPS2"~40"
公稱壓力：Class150~2500MPa
適用溫度：-196～350℃
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
驅動方式：手動、氣動、電動、液動等
設計制造：API 6 D
結構長度：ANSI BI6.10
連接法蘭：ANSI BI6.5
檢查和試驗：API STD.598

Q341F/H/W/Y美標固定式球閥產品詳情

一、Q341F/H/W/Y美標固定式球閥用途
百鋼閥門集團生產銷售的Q341F/H/W/Y美標固定式球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。API美標鑄鋼固定球閥它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，API美標鑄鋼固定球閥保證了良好的進出口雙向密封性能；API美標鑄鋼固定球閥利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到較小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優(yōu)越等。具有性能優(yōu)異，可靠性高，用途廣泛，價格合理等優(yōu)點。

二、Q341F/H/W/Y美標固定式球閥結構特點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關　位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統(tǒng)安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

三、Q341F/H/W/Y美標固定式球閥主要材料說明

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

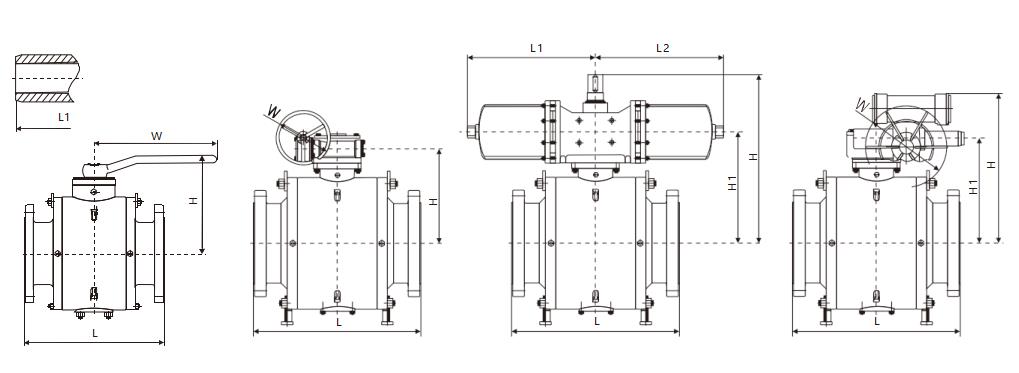

四、Q341F/H/W/Y美標固定式球閥主要外形尺寸

DN		2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	800
	Wt (Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450	-	-	-
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

五、Q341F/H/W/Y美標固定式球閥Class 300Lb：

DN		2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	800
	Wt (Kg)	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300	7860	8684	10300
電動	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690	-	-	-
電動	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650	-	-	-
氣動	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470	-	-	-
氣動	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300	-	-	-

六、API美標鑄鋼固定球閥 Class 400Lb：

DN		2"	2-1/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
手動	E	116	116	116	116	116	171	171	257	257	257	150	83	123
